臭氧發生器是用于制取臭氧氣體（O3）的裝置。臭氧易于分解無法儲存，需現場制取現場使用（特殊的情況下可進行短時間的儲存），所以凡是能用到臭氧的場所均需使用臭氧發生器。臭氧發生器在飲用水，污水，工業氧化，食品加工和保鮮，醫藥合成，空間滅菌等領域廣泛應用。 臭氧發生器產生的臭氧氣體可以直接利用，也可以通過混合裝置和液體混合參與反應。
臭氧發生器電路由三極管VT1、VT2與電感線圈L1一13、脈沖變壓器T、限流電阻器R1、充電電容器C3,雙向觸發二極管叨5等組成推挽振蕩電路；濾波電感線圈L0,整流二極管VD1與濾波電容器C1、C2等組成半波整流濾波電路。 接通電源，交流220V電壓經LO濾波，VD1整流后，在C1兩端產生十280V左右的電壓，供給推挽振蕩電路。 在開機瞬間，VT1導通。由于C3的充電作用，雙向觸發二極管VD5截止。當C3兩端的充電電壓升至32V時，VD5被觸發而導通，使VT2導通。在VT2導通期間，C3逐漸放電，又使VT2截止。VTl導通后，在脈沖變壓器T的作用下，L1、L2上產生正反饋電壓，此電壓分別加至VTl和VT2的基極，使VTl和VT2交替導通與截止（即VTl導通時，VT2截止；VT2導通時，VTl截止），推挽振蕩電路振蕩工作。 推挽振蕩電路工作后，在脈沖變壓器T的二次側繞組L6上產生脈沖高壓，使臭氧發生片VG工作，產生臭氧。
同時，發光二極管VD7也點亮工作。 元器件選擇 VTl、VT2選用2SC2653或BU406型硅NPN高反壓三極管。要求電流放大系數β>100。 VDl一VD4、VD6選用1 N4007型整流二極管；VD5選用DB3型雙向觸發二極管。 R1一R6全部選用RJ一1/8W型金屬膜電阻器。 L0為5mH的磁心電感線圈，可用Φ0.25mm的漆包線在骨架上繞210匝；L1一璐用Φ0.2mm的單心塑銅線在同一磁環上繞制而成，其中L1、L2分別繞3匝，L3繞9匝。脈沖變壓器T可使用14in（英寸）黑白電視機行輸出變壓器改制，改制時用高壓包作為L6，在低壓包骨架上用Φ0.45mm的漆包線繞168匝作為L4，用Φ0.23mm的漆包線繞4匝作為L5（在最外層繞制）。 臭氧發生片VG選用Z二10或Z一15、Z一20等型號。 制作與調試 除臭氧發生片VG外所有電子元器件安裝在一塊自制的印制電路板上，并將其裝人大小合適的塑料或木制盒內。在盒面開孔固定發光二極管VD7，接上臭氧發生片VG，只要元器件良好、接線無誤，通電即能正常工作。
發生器與放電管
臭氧系統的核心技術和設備是發生器中的放電管，直接影響設備的運行效率和可靠性。臭氧發生器采用微間隙介質阻擋放電設計，不僅大大提高了運行的效率，而且增加了系統連續運行的安全可靠性。設備的技術參數已經達到國際先進水平。
由于采用微間隙放電技術，使系統運行電壓降低為6-8 kV，遠低于玻璃管絕緣介質的耐壓水平，有效地避免了介質擊穿短路故障的發生，提高了運行可靠性。
臭氧發生器放電單元所采用的模塊化設計方法，使設備的安裝，檢修和維護工作更加容易。在保證進氣氣源質量的條件下，臭氧發生器放電單元連續運行的免維護時間可以長達5年。
高頻高壓電源
與傳統的臭氧中頻 (<1kHz) 電源不同，高頻高壓臭氧系統采用3-6kHz的高頻電源技術，結合微放電間隙設計可以有效提高臭氧生成的效率，減小發生器的體積和占地空間，從而減少土建設計及投資費用。逆變電源系統采用成熟的高頻電源技術，現場長期運行證明可以保證系統長期運行的穩定性。高頻輸出經升壓系統后產生正弦波高電壓，經電纜與發生器相連，在高頻高壓的作用下，放電間隙產生冷態等離子體放電生成臭氧。
雖然現代臭氧發生器的效率與傳統產品相比已經明顯提高，但有90%左右的電能不是用來生成臭氧而是轉變成熱量，如果這部分熱量得不到有效的散失，臭氧發生器放電間隙的溫度會持續升高甚至超過設計的運行溫度。高溫不利于臭氧的產生但利于臭氧的分解，導致臭氧產量和濃度下降。我們設計單循環冷卻水單元;當冷卻水溫度超過系統設計溫度或水量不足時，系統會自動發出報警信號。
臭氧可以立即和不飽和有機化合物反應。三個氧原子全部加成到雙鍵或三鍵上。另外，臭氧可作為一種強效的殺菌劑，破壞分子細胞壁使細菌，病毒，真菌等微生物失活。
臭氧發生器設計要點
1.使用高介電常數的材料制造電極，提高加工精度。
2.改善冷卻條件，采用水冷或雙極冷卻。
3.降低氣源露點，提高氣源潔凈度。
4.提高臭氧電源的驅動頻率，降低電耗。
5.采用智能控制，并對運行工況再線監測。
6.采用新型變頻功率開關電路與高頻逆變電源，與傳統工頻臭氧發生器相比效率大大提高。

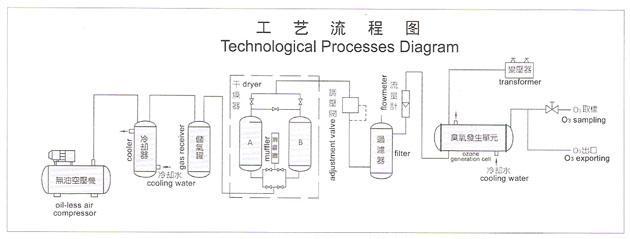

7.設備前置空氣凈化處理系統，經系列除塵，除油燈工藝向臭氧放電室提供合格的原料氣體。
8.智能式安全保護，過電壓，過電流，模塊超溫，冷卻水?dāng)嗨疅艄收霞皶r報告，延時停機等相應保護，保障臭氧系統安全，穩定運行。
9.運行參數可調，使用靈活，方便，自動紀律運行狀態，提示檢修周期，有利于生產管理、。
10.設有臭氧尾氣處理裝置，通過催化劑分作用去除委氣中多余臭氧，使排放的臭氧尾氣達到排放標準。
我們現在通常使用的臭氧發生器是利用高壓放電產生的：氧氣發生器一般是采用制氧物，應用物理吸附原理，在室溫下以空氣為原料，將空氣中氮、氧分離，直接取得高純度的氧氣。本機操作十分簡單，僅需接通電源、調節好氧氣流量，即可迅速持續產出氧氣。
首先，臭氧發生器通過電學原理產行高壓；第二，高壓達到一定程度以后空氣被擊穿，空氣中的分子被電離。其中 的氧氣分子被電離后產生由三個氧原子結合而成的臭氧分子。所以一般人們也把臭氧發生器稱為“負氧離子發生器”。
臭氧的發現和利用已超過100年，近年來的發展，如FPT技術不僅極大地提高了臭氧發生的效率、降低了臭氧設備成本，也提高了臭氧工程的壽命和可靠性。我公司將先進的臭氧技術與現代氣體傳統方法和氧氣濃縮技術相結合，讓新一代的使用臭氧的工程和產品成為現實。
臭氧不穩定，很容易發生簡單的氧化反應失去一個氧原子，也會發生一種叫做克里基機制的反應，這種反應中3個氧原子都要被用到。在大多數無機反應中，只有一個臭氧分子的原子進入氧化過程；另兩個作為一個氧氣釋放出來。
